Una curva da due metri

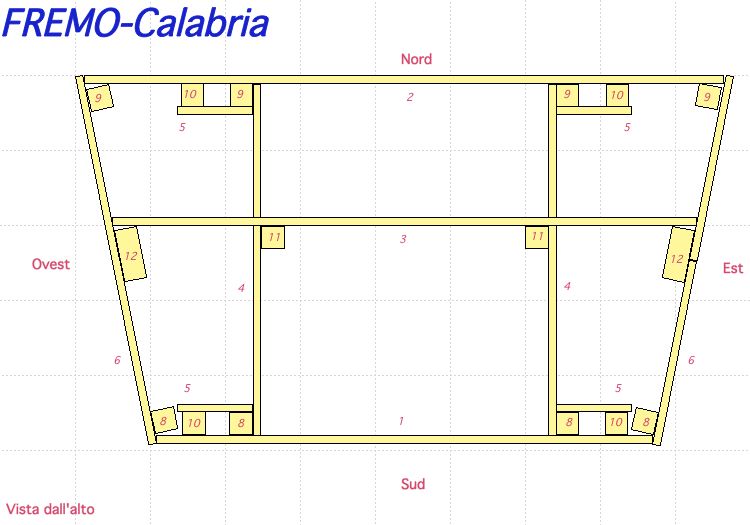

Vista in pianta del modulo con il binario.

Disegno Mario De Prisco
31 maggio 2012

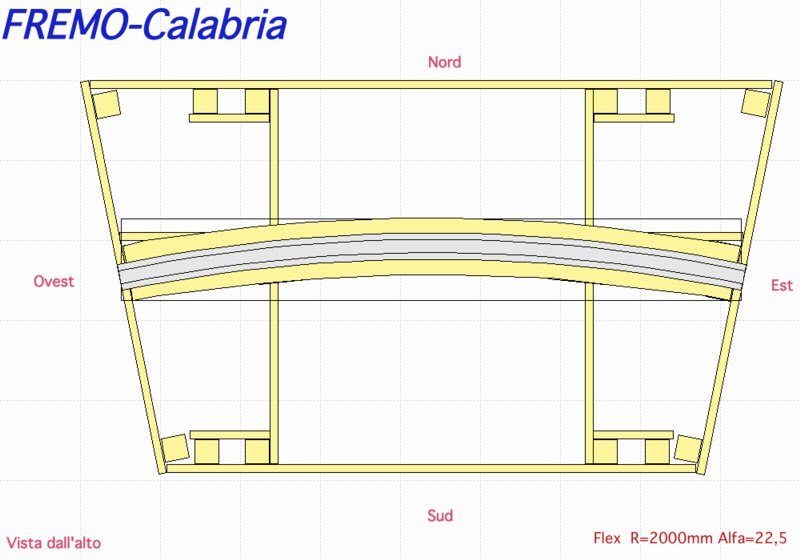

Progettino per realizzare un modulo in curva con raggio pari a due metri per un angolo di 22,5°. Con quattro di questi moduli si ottiene una curva ad angolo retto.
Le dimensioni complessive di questo trapezio prevedono una base maggiore di circa 872mm mentre la base minore si attesta a circa 680mm. L'altezza del trapezio è di 488mm.
Per semplicità nel disegno sono omessi gli irrigidimenti delle testate descritti in questa pagina.

Commenti sono graditi sul forum FREMO a questo link.
