Trasporto moduli
Un sistema semplice ed economico
home page

home page

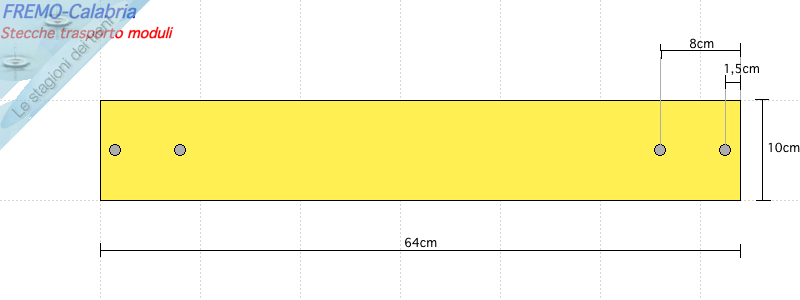

Disegno quotato delle stecche di collegamento moduli per il loro trasporto.

Disegno Mario De Prisco
10 gennaio 2013
foto successiva
foto successiva

Per partecipare ad un meeting o ad una mostra ci si deve porre il problema di come trasportare in modo sicuro i propri moduli.

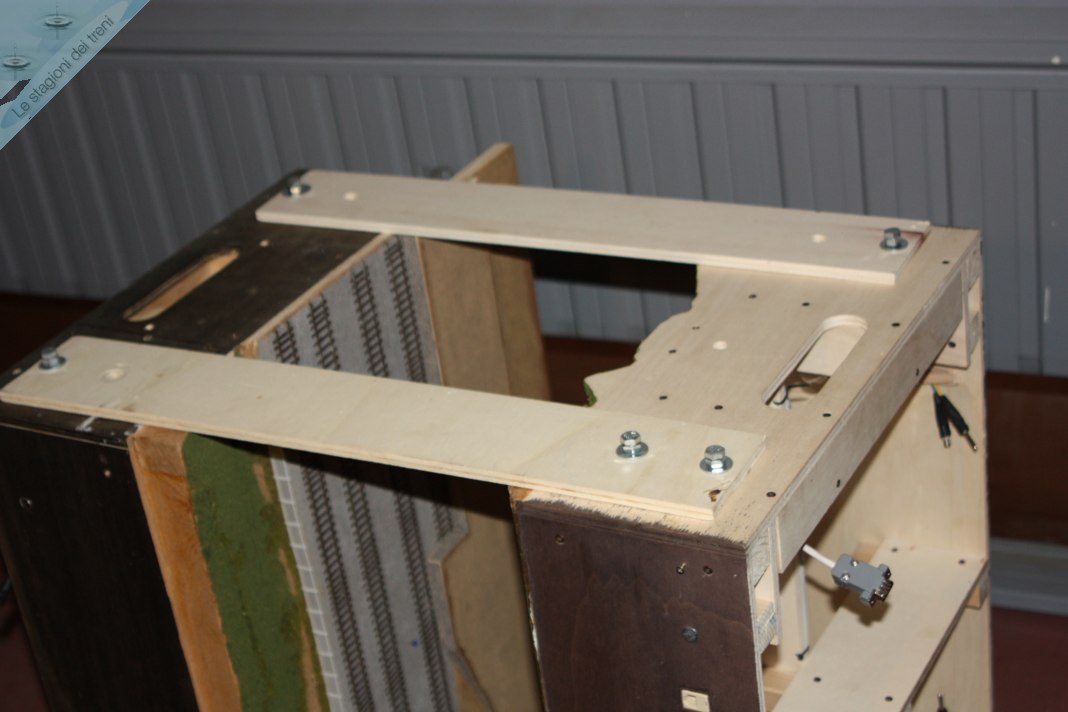

Una possibile soluzione è quella di unire a due a due moduli di uguali dimensioni in modo che si proteggano l'uno con l'altro e venga consentita una movimentazione comoda e sicura.
Per due moduli sono necessarie quattro strisce di multistrato da 10mm di spessore come quelle illustrate nel disegno, che assicurano una unione sufficientemente robusta ed al contempo elastica, e che saranno fissate mediante dieci bulloni/rondelle/galletti, gli stessi utilizzati per l'unione dei moduli nell'impianto FREMO. Per ogni lato occorrono cinque bulloni:quattro alle estremità delle stecche si impegneranno nei fori inferiori dei due moduli affacciati fra di loro. Il quinto utilizzerà uno dei fori superiori per impedire l'effetto parallelogramma.
Attenzione: questo sistema di trasporto presenta alcune limitazioni nell'uso con moduli a sezione ribassata quindi con solo tre fori per testata, mentre è pienamente efficiente per moduli con testate cinque fori.
